產品型號：Z-300KT1、Z-300KT2、Z-300KT3、Z-300KT4、Z-300KT5、Z-300KT6、Z-300KT7面板式流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對型號、價格選型與樣本說明書手冊感興趣，請聯系我們！??！
產品報價：
免費咨詢：0517-83309857
發郵件給我們：jsslyb@163.com
Z-300KT1、Z-300KT2、Z-300KT3、Z-300KT4、Z-300KT5、Z-300KT6、Z-300KT7面板式流量計也屬轉子或稱浮子)流量計，測量管選用優質透明有機玻璃。主要應用于凈水處理及環保工程配套，也可用于化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。
面板式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接方便等特點。
精 確 度 | ±4%FS | ||||||||||||
重復度 | ±0.25%FS | ||||||||||||
最大壓力 | 1MPa/150psig (耐更高壓力需定做) | ||||||||||||
最高溫度 | 60℃/176oF | ||||||||||||
基本材質 | Acrylic(有機玻璃) | ||||||||||||
浮球材質 | 316（不銹鋼） | ||||||||||||
導桿材質 | 316（不銹鋼） | ||||||||||||
固定螺釘材質 | 銅 | ||||||||||||
管外接材質 | UPVC,ABS(無毒)，（也可定做不銹鋼或銅鍍鎳） | ||||||||||||
上下支承套 | F46 | ||||||||||||
O形密封圈 | 硅橡膠或氟橡膠 | ||||||||||||
※ 本公司可按照客戶要求定做，各種不同介質或流量范圍或不同連接尺寸及材質的轉子流量計，
也可按客戶要求定牌或來樣加工。

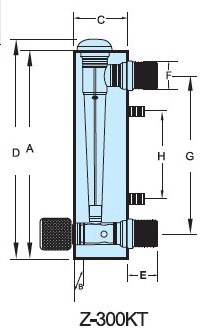

型號 | 尺寸（mm） | |||||||
A | B | C | D | E | F | G | H | |
T1.T2.T3 | 168 | 30 | 34 | 176 | 25 | 25 | 127 | 76 |
T4.T5. | 226 | 45 | 46 | 232 | 48 | 33 | 165 | 100 |
型號 | 測量范圍 | 螺紋 | 精度 | 工作壓力 | 溫度 | |
GPM | LPM | |||||
Z-300KT1 | 0.1~1 | 0.5~4 | ZG1/2" | ±6% | ≤0.4 | ≤55 |
Z-300KT2 | 0.2~2 | 1~7 | ||||
Z-300KT3 | 0.5~5 | 2~18 | ||||
Z-300KT4 | 1~10 | 5~35 | ZG3/4" | |||
Z-300KT5 | 2~14 | 10~50 | ||||
Z-300KT6 | 2~20 | 12~70 | ZG1" | |||
Z-300KT7 | 5~35 | 10~130 | ||||
